ケーブルピット用アルミ蓋Aluminum Cover

軽量で丈夫なケーブルピット蓋

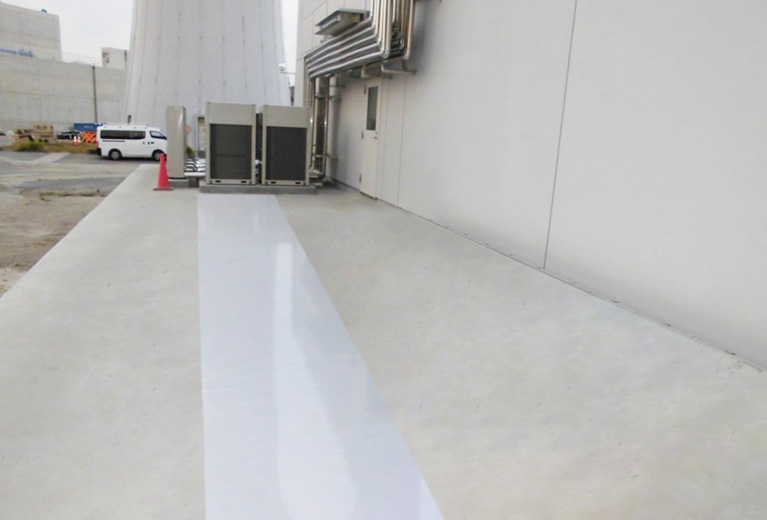

  • 発電所・変電所のケーブル施設などで利用できます。

    ケーブルピット蓋の特長

    • 材質はアルミニウムとなり、鉄,ステンレスよりも軽量となります。
    • 耐食性に優れており屋外での長期的な利用も可能です。
    • アルミニウムは産業廃棄物にはならないため、使用後のリサイクル性に優れております。
    • 非磁性体であるアルミニウムは渦電流による発熱を受けない為、
      ピット内にあるケーブルに悪影響を与えません。

仕様など

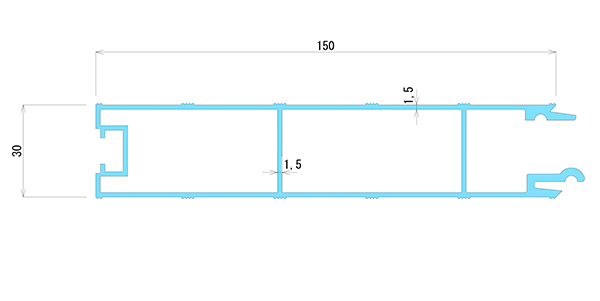

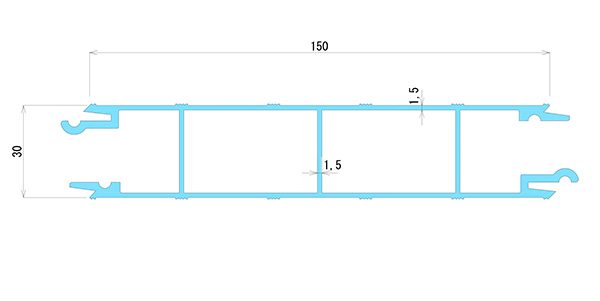

H30用

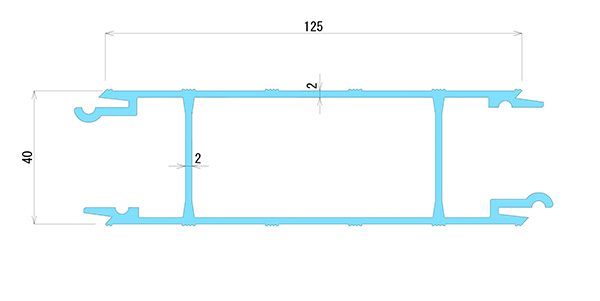

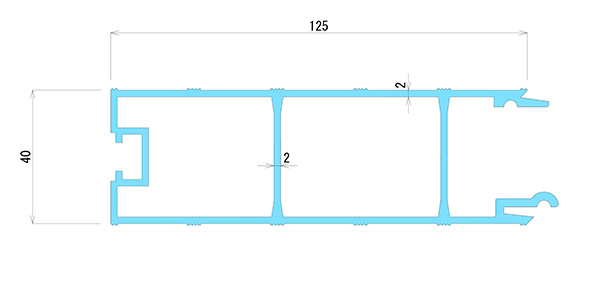

H40用

規格

材質 アルミニウム合金押出型材 A6063S-T5
型番 H30 H40
重量(kg/㎡) 14kg 19kg

安全荷重

安全荷重
ピット開口 H30 H40
2000mm - 1,290N/m㎡
1800mm - 1,580N/m㎡
1500mm - 2,260N/m㎡
1300mm - 2,960N/m㎡
1000mm 2,390N/m㎡ 4,920N/m㎡
900mm 2,960N/m㎡ 6,100N/m㎡
800mm 3,760N/m㎡ 7,760N/m㎡
700mm 4,720N/m㎡ 9,720N/m㎡
600mm 6,420N/m㎡ 13,230N/m㎡
500mm 9,250N/m㎡ -
400mm 13,250N/m㎡ -

※2本以上で組み合わせた場合の安全荷重となります。
