FRPハニカム覆蓋 上・下水道集落排水処理場用蓋

二相ステンレス鋼製 太陽電池用架台事業

FRPハニカム覆蓋 上・下水道集落排水処理常用蓋

SHFRPは、オールFRPの覆蓋で、従来型よりもはるかに優れた強度と耐候性を持った製品です。
直射日光や酸性雨など屋外の厳しい環境に耐え、さらに槽の内部から発生するガスによる腐蝕を防ぐため、FRPハニカムコアとFRP表・裏の2面とも表面にゲルコート処理を施したサンドイッチパネル構造になっています。
また、みかけ密度が水より低いため、水に浮くのが特長です。

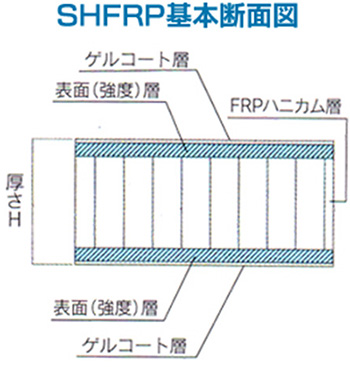

SHFRP3つの特徴 SHFRP基本断面図 フラット型覆蓋材料特性比較表

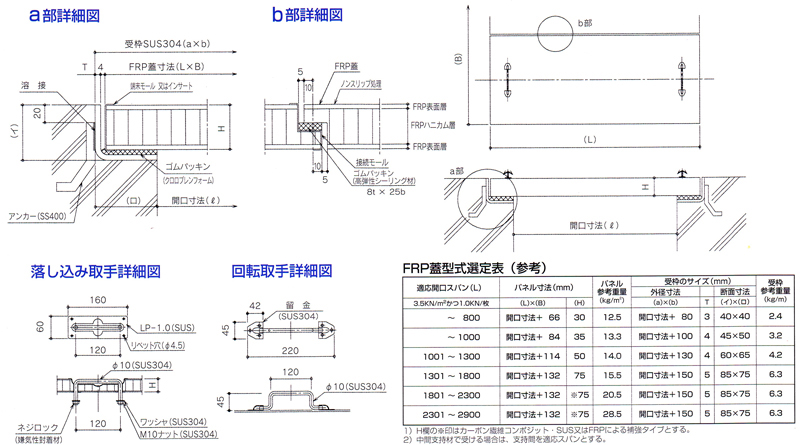

SHFRP覆蓋の標準図面 FRPハニカムタイプ

※画像をクリックすると拡大されます。

仕様 受枠は鋼板または山形鋼(SUS304)を用いて加工し、アンカー筋(5Tまでは9mm、6Tは13mm)で躯体の鉄筋に溶接して固着する。固着点、鈍角部について角を構成する辺に1点ずつ1辺については500mm以内の等間隔とする。
特記事項
  1. ハニカム層は四角・六角・丸・球等の立体的な構造をガラス繊維強化プラスチック(FRP)で構成したものとする。
  2. 取手は、落し込み・回転式のどちらかとする。
設計注意事項
  1. 設計荷重は、3.5KN/m2または中央部1.0KN/枚のいずれか大きい荷重とする。
  2. 上記で許容たわみ量はL/200以下とする。
  3. 可動式・アーチ式の場合は、中央線荷重1.0KN/mにおいて十分な破壊安全率を有し、脱輪を起こさない事。
  4. 強風による蓋の飛散を考慮する。
  5. 設計荷重の国際単位換算法として〔9.80665〕を積算する事。(単位:Kpa)

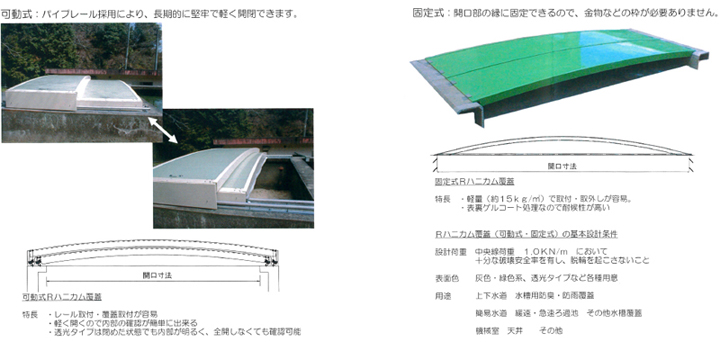

FRP Rハニカム覆蓋 長スパン対応 可動式・固定式ハニカムタイプ覆蓋

SHFRP施工例

※画像をクリックすると拡大されます。

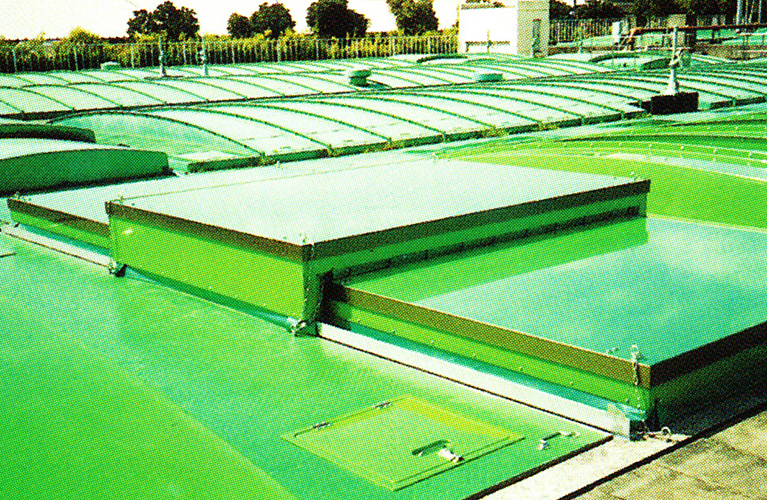

浄水場着水井・ろ過池に設置の可動式覆蓋。
森林の緑ときれいな水のブルーを基調として配色いたしました。

SHFRP製可動式覆蓋は、水平反力が生じませんので、メンテナンス時の移動は指一本で操作でき、長期的に大変軽く動きます。

スラブ覆蓋の内、メンテナンスに必要な開口蓋に軽量SHFRP蓋。
PC板入手困難な個所にも敏速に対応できます。

沈砂池流入ゲート部にSHFRP蓋を設置。
受枠の無い開口部にも、ワンタッチ押え金具により設置できます。

腐食性のガスが出る、沈砂池などの機械設備の扉には従来のSS塗装・SUSが使用されているが、軽量のSHFRP扉の採用で、開閉操作も快適なつ景観も一新。

等分布荷重800kg/m2でも全く破損しない高強度のSHFRP覆蓋。(SHFRP H75N スパン2700mm)
